交通標誌杆件的配套應用有哪些？
江蘇老湿机x看片交通科技公司專業生產各種交通信號燈，道路交通杆件，交通信號機，公路交通龍門架等產品，廠家直銷，品質有保證，價格優惠，歡迎選購！
交通標誌杆件的配套應用有哪些？
一、交通標誌杆件分類
按照交通標誌杆件的支撐方式，通常可分為以下幾種：
1、立柱式杆件
2、懸臂式杆件（含雙懸臂）
3、龍門架式杆件
二、交通標誌杆件的應用
1、立柱式杆件
（1）立柱式杆件的參數
A、常用尺寸：60mm\76mm\89mm\114mm(管徑)
B、安裝形式：單立柱、雙立柱、三立柱
C、基礎固定方式：預埋式、植埋式
D、適用標誌類型：禁令、警告、小型指示、小型組合標誌

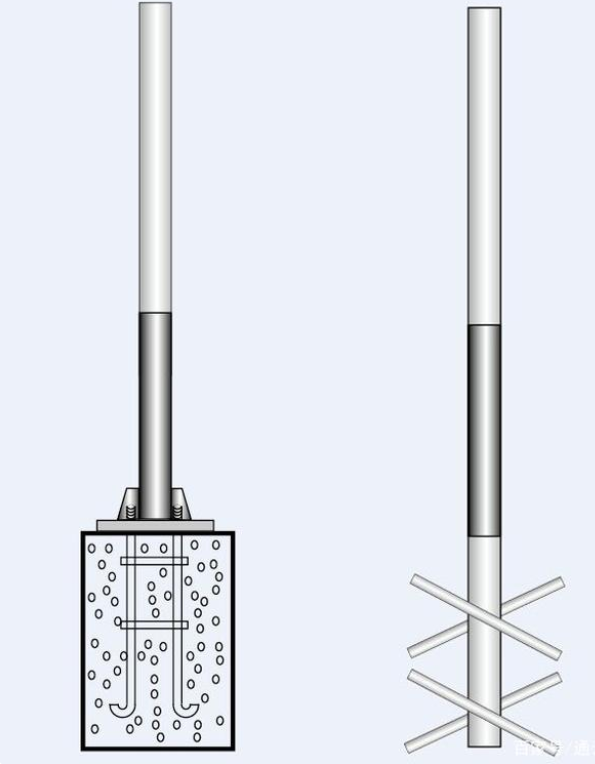

a)預埋式 b)埋植式

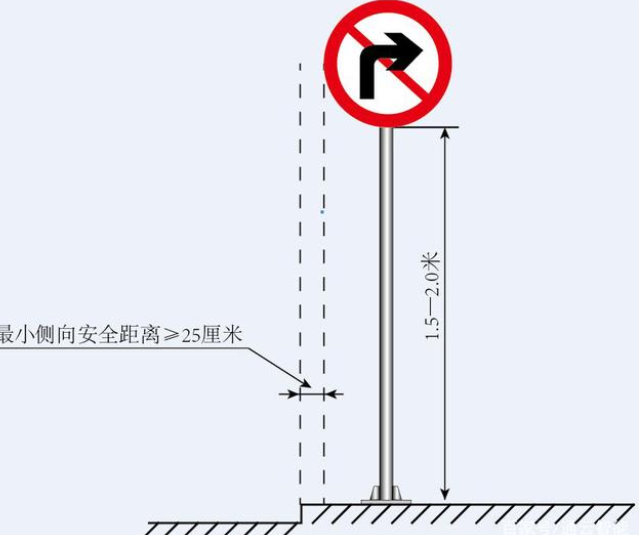

（2）立柱式杆件安裝要求

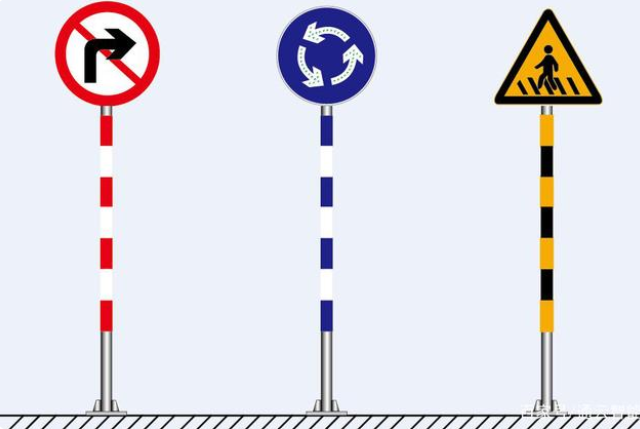

（3）杆件貼膜的三種配色
2、懸臂式杆件

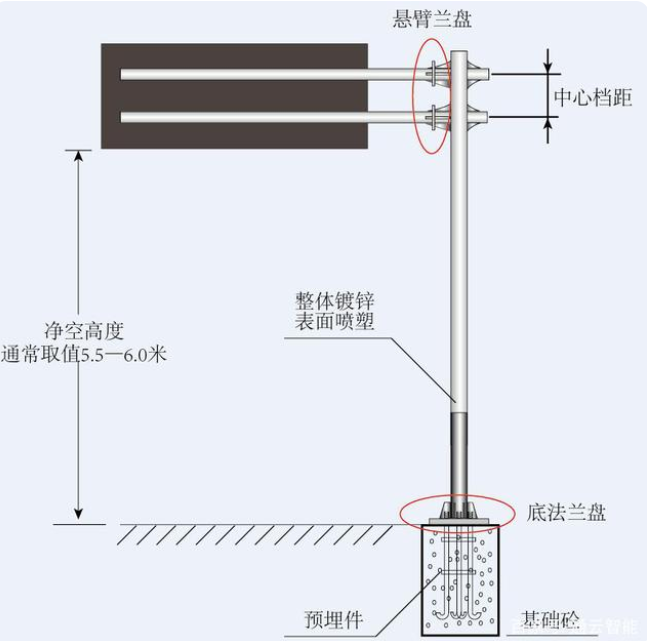

（1）懸臂式杆件的參數描述

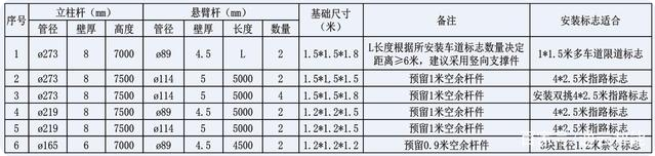

（2）常見參數配置

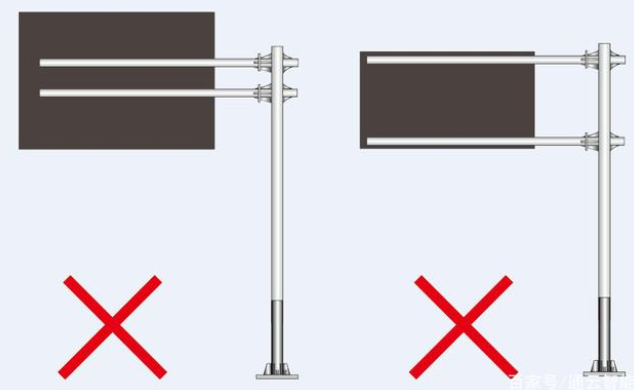

（3）杆件檔距設計（根據標誌高度而定），下圖為錯誤的檔距設置圖例。
（4）重量計算公式
例：計算懸臂杆：立柱219mm（管徑）*8mm（厚度）*7500mm（高度）；
懸臂114mm（管徑）*5mm（厚度）*5000mm（高度）的杆件重量；
M（重量）=管徑×π×壁厚×高度(長度）×密度
M(立柱重量) = 0.219米×3.14×0.008米×7.5米×7.85*1000kg/米
=323.89kg
M(懸臂重量) = 0.114米×3.14×0.006米×5米×7.85*1000kg/米
=84.30kg
M(法蘭盤) = 長度×寬度×厚度×7.85*1000kg/米
= 0.4米×0.4米×0.02米×7.85*1000kg/米
=25.12kg
M(懸臂杆) = M(立柱重量) +M(懸臂重量)+M(法蘭盤)
= 323.89kg + 84.30kg +25.12kg = 433.31kg
P(造價) = M(懸臂杆)× 鋼材單價

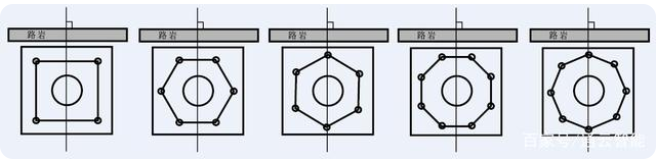

3、常見預埋件法蘭埋設方向
4、發光標誌配套杆件開孔及管道

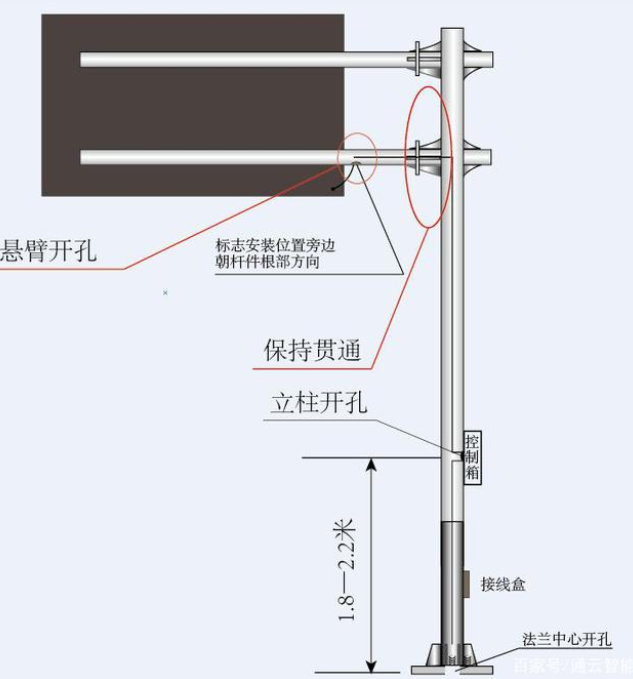

（1）杆件接電穿線開孔

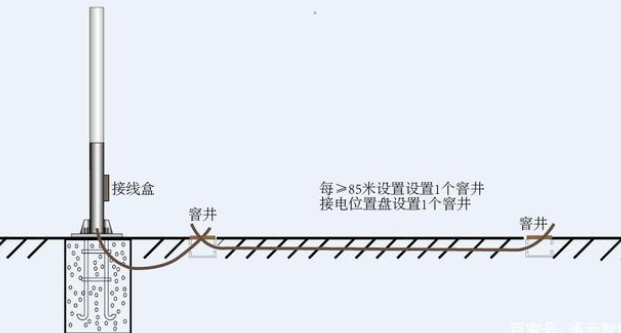

（2）市政接電管道布設
5、杆件結構計算書
（1）交通標誌整體承擔的荷載包括：永久性荷載與可變荷載。
1）永久性和荷載：標誌結構的自重（標誌版麵重+懸臂重量+立柱重量）
2）可變荷載：風載（杆件所承受風載/標誌版麵所承受風載）
注：風速取值為選用當地比較空曠平坦地麵離地10米高統計所得50年一遇10分鍾
平均最大風速，取值不得小於22米/秒。無風速記錄值地區調用《公路橋涵設計通、
用規範》（JTGD60-2004）中的各地區風壓值表。
（2）強度驗算
1）標誌整體荷載對立柱、懸臂設計要求的驗證
2）懸臂、標誌對懸臂法蘭連接螺栓的力矩驗證
3）標誌整體對底法蘭連接螺栓的側向力矩驗證
4）標誌整體對基礎、預埋螺栓的強度要求驗證
5）危險點應力、特殊變形條件下的強度驗證
